Ваш вибір у суперечці між вилковим навантажувачем VNA та вуличним вилковим навантажувачем впливає на місткість зберігання, експлуатаційні витрати та масштабованість. Вилкові навантажувачі VNA чудово справляються з надзвичайно вузькими проходами шириною 4,5–6 футів (1,4–1,8 м) та підвищують щільність зберігання. Річтраки справляються зі стандартними вузькими проходами шириною 8–10 футів (2,4–3 м). Для дуже вузького проходу потрібен вилковий навантажувач VNA з кермом; річтраки цього не роблять. Менеджери складу зважують ширину проходу, висоту підйому, пропускну здатність, інфраструктуру та бюджет. Вилкові навантажувачі VNA та візки VNA добре підходять для складських приміщень. Обидва вилкові навантажувачі працюють ефективно. Оберіть вилковий навантажувач VNA для зберігання високої щільності або річтрак для гнучкості.

Річтрак проти вилкового навантажувача VNA: короткий вердикт

Ви можете вирішити більшість рішень щодо вибору між вилковим навантажувачем з висувною штабелею та віртуальним навантажувачем з підйомною платформою (VNA) за допомогою короткого переліку критеріїв. У таблиці нижче показано, як експерти формулюють компроміси.

Коли перемагають вилкові навантажувачі VNA

Оберіть візуальні вилкові навантажувачі (VNA), коли простір на підлозі дорогий, і кожне палетне місце має значення. VNA-візок працює у вузьких проходах до 54 дюймів (136 см) і додає на 25–50% більше палетних позицій, ніж різач з висувною штабелею. Така щільність зберігання окупається в холодних складах, фармацевтичній промисловості, електроніці та на майданчиках електронної комерції. У спеціалізованих проходах VNA-візки досягають 25–35 завантажень на годину. Термін служби акумулятора цих вилкових навантажувачів підходить для безперервних змін. Керівникам складів, які планують розширення складського приміщення з високою щільністю, слід спочатку скласти короткий список VNA-вилкових навантажувачів.

Коли перемагає ричтрак

Оберіть річтрак, якщо ваша будівля не може виправдати наявність дуже вузьких проходів. Річтракам не потрібні дротові чи рейкові направляючі, і вони працюють на стандартних поверхах FM2. Одна машина вільно переміщується між стелажами, підйомними майданчиками та доковими зонами. Ці вилкові навантажувачі також дешевші в покупці та обслуговуванні. Оберіть річтраки, коли висота в просвіті залишається нижче 14 метрів, пропускна здатність помірна або вам потрібно перерозподілитися між об'єктами. Річтрак також легко справляється зі змішаними завданнями та вузькими проходами від 9 до 10 футів. Зважте вантажопідйомність та загальну вартість, перш ніж купувати будь-який парк навантажувачів.

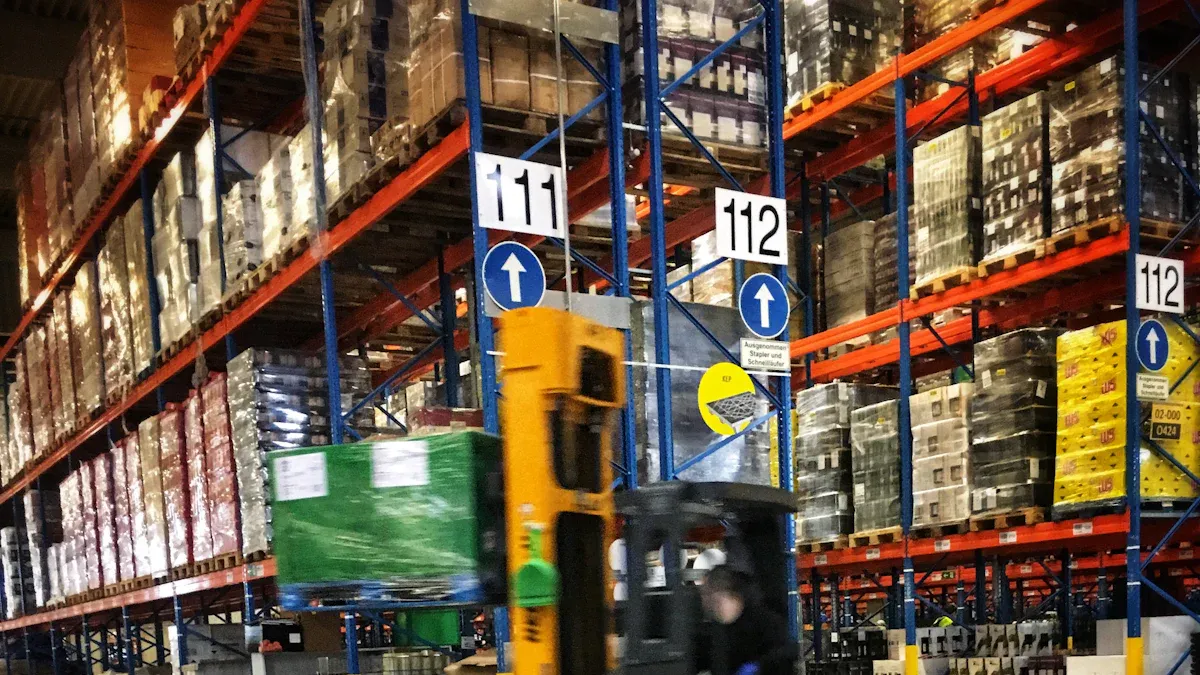

Що таке Річтрак?

Річтрак — це вузькопрохідна штабелювальна машина під прямим кутом. Вона зберігає та витягує палетовані вантажі зі стелажів. Ви знайдете такі вилкові навантажувачі на середніх та великих складах та в розподільчих центрах.

Проектування та експлуатація

Кілька конструктивних особливостей відрізняють ричтраки від стандартних вилкових навантажувачів з противагою:

• Пантограф проштовхує вила вперед у стелажний відсік і відтягує їх назад, тому візок ніколи не заїжджає на стелаж.

• Опорні ніжки з вантажними колесами стабілізують машину та замінюють задню противагу.

• Акумулятор розташований трохи попереду оператора та виконує роль противаги.

• Оператор стоїть перпендикулярно до вил, щоб мати чіткий огляд вантажу.

• Ведучі колеса розташовані під кабіною оператора, що забезпечує дуже малий радіус повороту.

Ці вилкові навантажувачі працюють лише на електроенергії. Коротке шасі дозволяє їм працювати у вузьких проходах до 2,4 м. Стандартному вилковому навантажувачу потрібно від 3,6 до 4,4 м для тієї ж роботи. Ви керуєте рухом, підйомом, нахилом, висуванням та боковим зміщенням за допомогою джойстика та педалі аварійного блокування. Щогла та пантограф працюють разом для підйому вантажів та доступу до стелажів. Інші вилкові навантажувачі не можуть зрівнятися з такими габаритними розмірами.

Типові застосування

Річтраки підходять для розміщення та вивантаження товарів на високих стелажах у структурованих стелажах. Ви можете побачити їх на складських та розподільчих операціях, у сфері розповсюдження продуктів харчування та напоїв, холодильних установках та у виробництві. Ці річтраки обслуговують зберігання насипних вантажів та транспортування палетованих вантажів. Вони є одними з найбільш універсальних вузькопрохідних вилкових навантажувачів. Перед покупкою перевірте вантажопідйомність та вартість відповідно до висоти ваших стелажів.

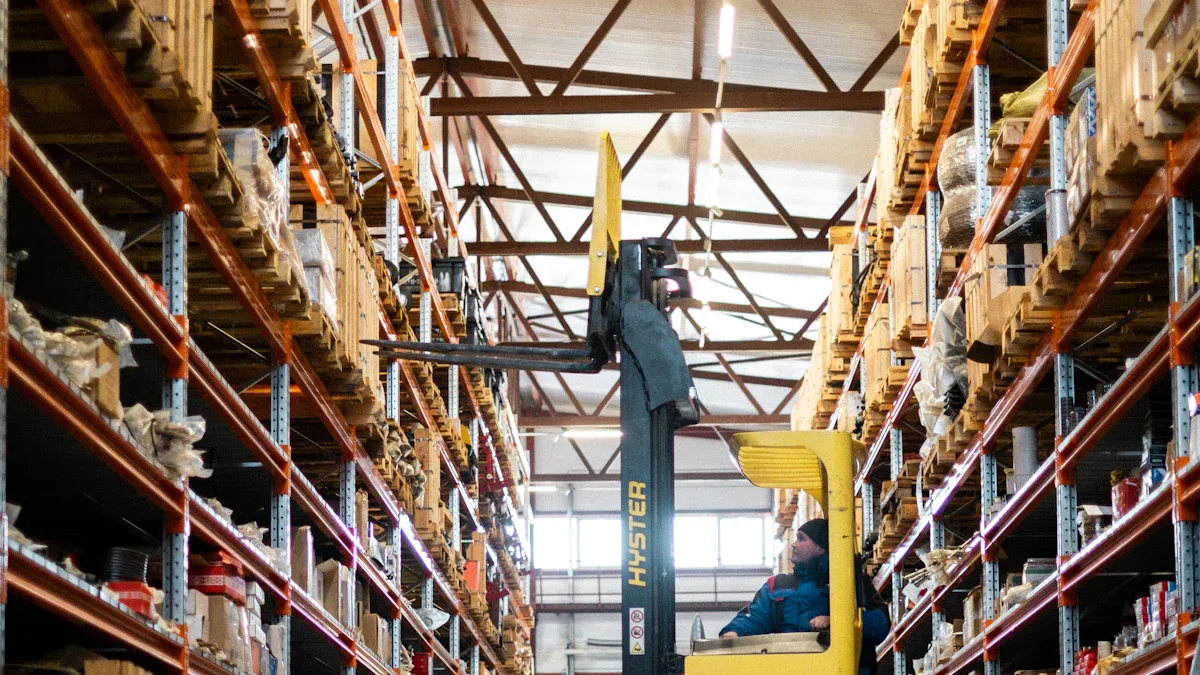

Що таке вилковий навантажувач VNA?

A вилковий навантажувач VNA це спеціалізована машина, створена для зберігання у дуже вузьких проходах. Ці візки піднімають палети на високі стелажі всередині проходів, куди стандартне обладнання не може потрапити. Ви знайдете їх на складах, де обмежена площа підлоги, і кожен кубічний метр має значення.

Проектування та експлуатація

У таблиці нижче наведено основні конструктивні особливості та механізми роботи цих машин.

Річтрак з вертикальним розташуванням піддонів (VNA) рухається та піднімає одночасно, тому піддон переміщується по діагоналі на висоті з високою швидкістю. Сучасні VNA-навантажувачі можуть переміщувати до 30 піддонів на годину на висоті полиць 7 м. Системи направляючих утримують машину в центрі. Дротове направляюче керування використовує дріт, вбудований у підлогу, та датчик на візку. Рейкове направляюче керування використовує фізичні рейки біля основи стелажа. Дротове направляюче керування коштує менше та його легше переналаштувати. Рейкове направляюче керування підходить для дуже високих стелажів. Револьверні візки повертають вила для забору вантажів з будь-якого боку, не повертаючи транспортний засіб. Поворотні річтраки висуваються та повертаються вила для доступу до вантажів під різними кутами. Ви повинні рівномірно розподіляти вантажі та підтримувати їх у межах вантажопідйомності, щоб запобігти перекиданню та механічному напруженню.

Типові застосування

Ви можете побачити вилкові навантажувачі VNA в багатьох галузях промисловості:

• Харчові продукти та операції з холодовим ланцюгом

• Апаратне забезпечення та автомобільні деталі

• Текстиль, ліфти, навісні фасади та кабелі

• Складські майданчики з обмеженим простором, що потребують ефективного вхідного та вихідного потоку

Моделі для холодильного зберігання та моделі AGV відповідають особливим експлуатаційним потребам. Ці вилкові навантажувачі максимізують щільність зберігання в надзвичайно вузьких проходах. Автонавантажувач VNA також знижує довгострокові витрати на одну палетоподібну позицію. Обирайте вилкові навантажувачі VNA, коли ваше планування вимагає максимальної щільності, і ваша команда може взяти на себе зобов'язання щодо керованих операцій у проходах.

Річтрак проти вилкового навантажувача VNA: порівняння

Тепер ви розумієте, що робить кожна машина. У цьому розділі вони порівнюються за показниками, які впливають на ваше рішення. Ширина проходу, висота підйому, вантажопідйомність та інфраструктура наведення відрізняють ці два рішення більше, ніж будь-які інші фактори.

Ширина проходу та щільність зберігання

Ширина проходу – це перше число, яке слід виміряти. Вона визначає щільність зберігання та вибір обладнання. Річтраку потрібно від 2,4 до 3 метрів простору для проходу. Автонавантажувач VNA працює в проходах до 1,8 метра. Ця різниця в 0,6-1,2 метра на прохід ураховується по всій будівлі. Кожен фут, який ви переміщуєте з проходу, стає місцем для палети.

Мінімальна ширина проходу для вилкового навантажувача VNA становить близько 54 дюймів. При такій ширині ви отримуєте на 25–50% більше палетних позицій, ніж при використанні високошвидкісного навантажувача. Цей приріст пояснює, чому вилкові навантажувачі VNA домінують на майданчиках з високою щільністю зберігання. Холодильні склади, фармацевтичні компанії та підприємства електронної комерції оплачують площу за квадратний фут. Вони окуповують ці витрати за рахунок ефективності використання простору.

Використання простору залежить не лише від площі підлоги. Вертикальний простір має не менше значення. Річтрак-навантажувач пересувається та піднімає вантажі одночасно. Він розміщує піддони по діагоналі на висоті, не повертаючи шасі. Така схема руху дозволяє створювати вищі стелажі на меншій площі. Результатом є щільність зберігання, з якою річтрак не може зрівнятися в одній будівлі.

Річтраки все ще тримають свої позиції в змішаних компонуваннях. Вони керують як зазвичай і переміщуються між стелажами, підйомними зонами та доками. Ви втрачаєте деяку щільність, але отримуєте свободу руху. Виміряйте ширину проходу, перш ніж робити вибір. Відповідь зазвичай виходить з цього одного виміру.

Висота підйому та вантажопідйомність

Висота підйому та вантажопідйомність визначають, які вантажі ви можете зберігати та як високо їх можна складати. У таблиці нижче порівнюються два типи машин за цими основними характеристиками.

Річтраки переносять більшу вагу на палету. Їхні опори та задня противага витримують важчі вантажі. Річтраки з вертикальною рамою жертвують частиною вантажопідйомності заради вильоту та висоти. Перш ніж робити замовлення, необхідно підібрати вантажопідйомність відповідно до вашої найважчої палети.

Висота – це те, за що вилкові навантажувачі VNA випереджають інших. Сучасні баштові навантажувачі можуть досягати висоти підйому від 12 до 16,5 метрів (від 40 до 55 футів), залежно від моделі, що робить їх ідеальними для висотних складів та щільного вертикального зберігання. Такий радіус дії дозволяє використовувати кожен фут вільної висоти вашої будівлі.

Річтраки підходять для приміщень зі стелажами довжиною 9 метрів або вище, що робить їх основною робочою конячкою для висотного зберігання.

Різниця у вантажопідйомності існує в обох напрямках. Зважуючи два варіанти, враховуйте такі моменти:

• Баштові візки мають більшу вантажопідйомність, ніж висувні візки.

• Річтраки не можуть штабелюватися так високо або працювати в таких вузьких проходах, як баштові вантажівки.

• Баштові візки дозволяють максимально використовувати простір та висоту підйому, але вимагають більших інвестицій та спеціалізованої інфраструктури.

• Річтраки є більш доступними та гнучкими, але мають меншу висоту підйому та вантажопідйомність, ніж револьверні візки.

Ваша висота встановлює межу для цього рішення. Будівля заввишки менше 9 метрів рідко виправдовує використання візуального навантажувача. Будівля заввишки більше 12 метрів рідко виправдовує щось інше. Перевірте план стелажів та найважчу піддон. Ці два числа вкажуть вам на потрібну машину.

Керівництво та інфраструктура

Навігація – це прихована вартість системи дуже вузького проходу. Річтрак керується звичайним способом. Йому не потрібен трос, рейка та відбивачі. Внутрішньовушковим візком потрібна система навігації, щоб залишатися по центру в проходах до 6 футів. У вас є три основні варіанти, і кожен з них має різну ціну та різний рівень гнучкості.

Вартість встановлення навігаційних систем коливається від 8000 до 20 000 доларів США за прохід для рейкових, дротяних або лазерних систем. Ця цифра охоплює лише саме навігацію. Повний проект віртуальної аналізу навігаційних систем (VNA) має кілька категорій витрат. Плануйте для вантажівки, енергоспоживання (акумулятор та зарядний пристрій), навігації (дрот, рейка, датчики, передавач, введення в експлуатацію), робіт на підлозі (огляд, шліфування, ремонт, встановлення дроту), стелажів (переміщення, захист, вирівнювання), елементів керування (позиціонування, навігація, програмне забезпечення для автопарку), безпеки, впровадження (вантажні перевезення, монтаж, тестування, навчання) та перехідного періоду (тимчасове зберігання, оренда обладнання).

Вживаний револьверний візок сам по собі не може створити склад віртуальних вантажівок. Машина, яка вартує близько 20 000 доларів, може потребувати ремонту підлоги приблизно на 40 000 доларів, а також нових напрямних, переміщення стелажів та заміни акумулятора або зарядного пристрою. Заплануйте бюджет усього проекту, а не лише візка.

Кожен тип наведення вимагає власної підготовки. Для дротового наведення потрібне різання та встановлення підлоги, обладнання для генерації проводів та сигналів, апаратне забезпечення для наведення вантажівок, введення в експлуатацію, картографування проходів та поточне обслуговування під час ремонту або зміни підлоги. Рейкове наведення використовує фізичні напрямні рейки замість вбудованого дроту. Ці рейки займають простір біля підлоги та безпосередньо взаємодіють з конструкцією стелажів. Порівняйте дротові та рейкові системи за вартістю встановлення, модифікаціями підлоги, геометрією стелажів, колесами та напрямними обладнанням, майбутніми змінами планування, технічним обслуговуванням та доступом для пішоходів.

Річтраки уникають усієї цієї категорії. Зазвичай вони рухаються в проходах шириною 8-10 футів і зазвичай не потребують направляючої інфраструктури. Ця свобода забезпечує гнучкість планування вашого складу. Ви можете переміщувати стелажі, додавати двері доку або змінювати конфігурацію зони, не розрізаючи підлогу. Річтраки з вертикальною рамою винагороджують вас щільністю, але вони фіксують ваше планування за фіксованою схемою. Зважте цей компроміс зі своїми планами зростання, перш ніж підписувати замовлення.

Порівняння вартості

Ціна закупівлі – це коли Річтрак проти VNA-вилкового навантажувача розрив виглядає найбільшим. У таблиці нижче наведено типові цінові діапазони для обох типів машин.

Ці цифри розповідають лише частину історії. У 2026 році ціни на річтраки можуть коливатися від приблизно 6000 доларів за базове обладнання китайського виробництва до 60 000 доларів і більше за високопродуктивні або преміальні конфігурації. Вартість вживаних машин може коливатися від кількох тисяч до понад 30 000 доларів залежно від специфікації та стану. Річтрак-навантажувач VNA знаходиться у вищому ціновому діапазоні завдяки своїй головці вежі, направляючому обладнанню та прецизійній щоглі. Ви платите за цю інженерію авансом, а потім окупаєте її завдяки щільності зберігання протягом терміну служби парку.

Рішення про купівлю також залежить від способу оплати. Купівля одразу, фінансування та лізинг змінюють профіль витрат протягом п'яти років. У таблиці нижче порівнюються три поширені шляхи для типової машини.

Повний лізинг об'єднує технічне обслуговування в один передбачуваний платіж. Така структура підходить для вузькопрофільних вантажівок, де спеціалізований ремонт може застати вас зненацька. Фінансована покупка залишає вам залишкову вартість наприкінці. Ця залишкова вартість має більше значення для висувних штабелерів, які добре зберігають вартість перепродажу на вторинному ринку.

Ціна покупки — це не число, яке має впливати на ваше рішення. Загальна вартість володіння — це загальна вартість. Ви розраховуєте її для всього автопарку та всього графіка змін.

Загальна вартість володіння вилковим навантажувачем за годину = (річний капітал + енергія + технічне обслуговування + ремонт + шини + резерв акумулятора/зарядного пристрою + час простою/оренда + інші витрати на автопарк) ÷ річні години роботи або продуктивності

Ця формула змушує вас враховувати витрати, які приховані поза межами рахунку-фактури. Енергія, шини, резерв акумулятора та час простою – все це враховується в загальній сумі. Простої заслуговують на особливу увагу. Річтрак, який зупиняється в керованому проході, може блокувати всю систему проходів. Річтрак, який зупиняється, зазвичай залишає простір для маневрування навколо нього. Враховуйте у своїй моделі витрати на заміну орендованого обладнання та втрату пропускної здатності.

Ви також можете звести аналіз до одного проходу або однієї зміни.

Вартість за годину роботи = (Ціна придбання + енергія + технічне обслуговування + час простою − вартість перепродажу) ÷ продуктивні години роботи

Виконайте цей розрахунок для кожної машини-кандидата порівняно з вашими реальними годинами зміни. Автонавантажувач типу VNA з високою ціною придбання все ще може виграти за вартістю за палетну позицію. Річтрак з нижчою ціною може програти цю гонку, якщо врахувати додаткові проходи, які йому потрібні. Автонавантажувачі типу VNA в щільному розміщенні переміщують більше палет на меншій площі підлоги, і ця ефективність зростає з кожним роком.

Інфраструктура належить до тієї ж книги обліку. Системи наведення, підготовка підлоги та переміщення стелажів додають від 8000 до 20 000 доларів за прохід, перш ніж один візуально-навантажувач в'їжджає в будівлю. Річтраки майже повністю пропускають цю статтю витрат. Ви повинні зважити ці витрати на налаштування з кількістю вільних місць для палет, які ви отримуєте. Склад з дешевою площею рідко виправдовує премію за візуально-навантажувачі. Склад з дорогою площею часто виправдовує.

Схема технічного обслуговування також відрізняється. Річтраки використовують широкодоступні запчастини та стандартні графіки обслуговування. Автонавантажувачі типу VNA оснащені револьверними головками, датчиками та компонентами навігації, які вимагають спеціалізованих техніків. Заплануйте більший щорічний обсяг технічного обслуговування для автонавантажувачів типу VNA та плануйте періоди обслуговування відповідно до виробництва. Добре керований парк автонавантажувачів забезпечує продуктивність обох типів машин, але парк автонавантажувачів типу VNA потребує суворішої дисципліни.

Витрати на енергію залишаються приблизно порівнянними для обох типів. Обидва працюють на електроенергії, і обидва використовують рекуперативне гальмування на сучасних моделях. Ємність акумулятора та стратегія заряджання впливають на рахунок більше, ніж категорія машини. Розмір акумулятора підбирайте відповідно до тривалості вашої зміни та періоду заряджання. Внутрішньонавантажувач, який працює безперервно, потребує більшого резерву, ніж висувний штабелер для легкого режиму роботи.

Зрештою, зважте витрати відповідно до вашого плану зростання. Парк річтраків масштабується шляхом додавання обладнання та проходів. Система віртуального аналізу даних масштабується шляхом додавання керованих проходів та револьверних блоків. Другий шлях коштує дорожче за крок, але кожен крок забезпечує набагато більшу щільність зберігання. Узгодьте криву витрат із прогнозованою кількістю палет. Таке узгодження забезпечить зниження вартості палетної позиції в міру зростання.

Експлуатаційні фактори для VNA та висувних траків

Вимоги до навчання

Перш ніж оператори працюватимуть з будь-якою з машин, їх необхідно навчити з семи ключових питань:

1. Знайомство з обладнанням та його елементами керування — компоненти, функції та те, як головка револьверної головки позиціонує вантажі.

2. Передексплуатаційна перевірка та готовність обладнання — перевірки перед початком зміни та моменти виведення вантажівки з експлуатації.

3. Вантажопідйомність, стійкість та обмеження вантажопідйомності — центр ваги, положення вил та номінальна вантажопідйомність.

4. Безпечне пересування та позиціонування вузькими проходами — вирівнювання у вузьких проходах та системи керованого пересування.

5. Розпізнавання небезпек та безпечні експлуатаційні процедури — пошкодження стелажів, нестабільні вантажі та дорожні небезпеки.

6. Порядок дій у надзвичайних ситуаціях та звітування про інциденти.

7. Письмова та практична оцінка вашого фактичного обладнання та проходів.

Групове навчання з роботи з навантажувачами на місці поєднує аудиторні заняття з практичним оцінюванням у реальних складських умовах; оператори, яким потрібне навчання роботі з новим обладнанням або курс підвищення кваліфікації, можуть запланувати групове навчання з експертами на місці.

Вилочні навантажувачі VNA вимагають спеціалізованої сертифікації. Річтраки відповідають стандартам сертифікації. Ці вилкові навантажувачі потребують оцінки з урахуванням особливостей конкретного об'єкта.

Технічне обслуговування та безвідмовна робота

Плануйте обслуговування з урахуванням реального зносу, а не припущень щодо всього автопарку.

Встановіть інтервали за допомогою цих сигналів:

• Години роботи: лічильник годин є найточнішим сигналом зносу.

• Календарний час: ущільнення, рідини та акумулятори старіють на пристроях з низьким навантаженням.

• Робоче навантаження та робочий цикл: постійні інтервали стиснення вибірок повної висоти.

• Умови на місці: пил, холодне зберігання та нерівна підлога прискорюють знос.

• Правило запуску: що настане раніше — години чи календар — запускає послугу.

Перевіряйте ролики щогли, підйомні ланцюги, напрямні щогли, вантажні колеса, ведуче колесо та гідравлічний підйомник під час кожного обслуговування. Загнуті вантажні колеса призводять до того, що візок б'ється об з'єднання підлоги та порушує положення вил на висоті.

Вилочні навантажувачі VNA мають револьверні головки, датчики та компоненти направляючих. Ці вилкові навантажувачі VNA потребують кваліфікованих техніків. Візок VNA, який зупиняється в керованому проході, може заблокувати всю систему проходів. Обидва вилкові навантажувачі працюють на електроенергії. Сучасні вилкові навантажувачі використовують рекуперативне гальмування. Слідкуйте за суворим графіком обслуговування цих навантажувачів.

Вимоги до підлоги та стелажів

Рівність підлоги вирішує, чи працюватиме система з дуже вузьким проходом.

Для навантажувачів VNA потрібна менша площинність підлоги та допуск на горизонтальність, ніж для стандартних проходів для навантажувачів, оскільки навантажувач працює лише з кількома дюймами кліренсу. Проведіть обстеження вашої підлоги на відповідність конкретному стандарту, який вимагає ваш Виробник обладнання для візуального аналізу аналізаторів (VNA) перед встановленням вузькопрохідних стелажів.

Стелажі VNA мають ширину приблизно від 5,5 до 6 футів, порівняно з приблизно 12 футами для стандартних вибіркових компонування. Для рейкових систем потрібні напрямні рейки та анкерні кріплення, виготовлені відповідно до специфікацій виробника вантажівок. Вищі міцні вертикальні рами підтримують додаткові рівні зберігання. Анкерні кріплення та прокладки утримують кожну раму вертикально. Додайте задні захисні панелі або захисну сітку на висоті, етикетки вантажопідйомності на кожному відсіку та чіткі покажчики проходу. Вимірюйте площинність як F-числа згідно з ASTM E1155, з допусками на бетон, встановленими згідно з ACI 117.

Велонавантажувачі VNA потребують цієї щільнішої підлоги. Проходи VNA залишають лише кілька сантиметрів кліренсу. Велонавантажувач VNA з високою вантажопідйомністю все одно не справляється з хвилястою підлогою. Річтрак переносить звичайну підлогу. Обидва вилкові навантажувачі мають однакові правила стелажів. Велонавантажувачі VNA додають напрямні рейки. Порівняйте вартість шліфування підлоги з щільністю, яку ви отримуєте. Велонавантажувач VNA винагороджує цю роботу надійною пропускною здатністю. Багато складських команд оглядають підлогу, перш ніж замовляти вилкові навантажувачі VNA. Як вилковим навантажувачам VNA, так і річтракам потрібні чіткі покажчики проходів.

Безпека та відповідність

Стабільність та керованість вантажем

Стабільність починається з вантажної плити. Ви повинні підібрати вантажопідйомність до вашої найважчої піддони та перевірити ефективний рейтинг вашої щогли та навісного обладнання. Автонавантажувачі VNA перевозять вантажі на висоті з кліренсом лише в кілька сантиметрів. Тримайте кожен вантаж по центру та в межах номінальної межі. Вантаж, зміщений на 12 метрів, може перекинути автонавантажувач VNA. Річтраки допускають більший запас ходу, але застосовуються ті ж правила. Перевіряйте свої стелажі на наявність пошкоджень перед кожною зміною. Пошкоджені балки змінюють розташування вантажу та підвищують ризик обвалення.

Системи безпеки оператора

Сучасні вилкові навантажувачі оснащені технологіями безпеки, які захищають вашу команду. У таблиці нижч
